2023 SMEC SL 3500AY

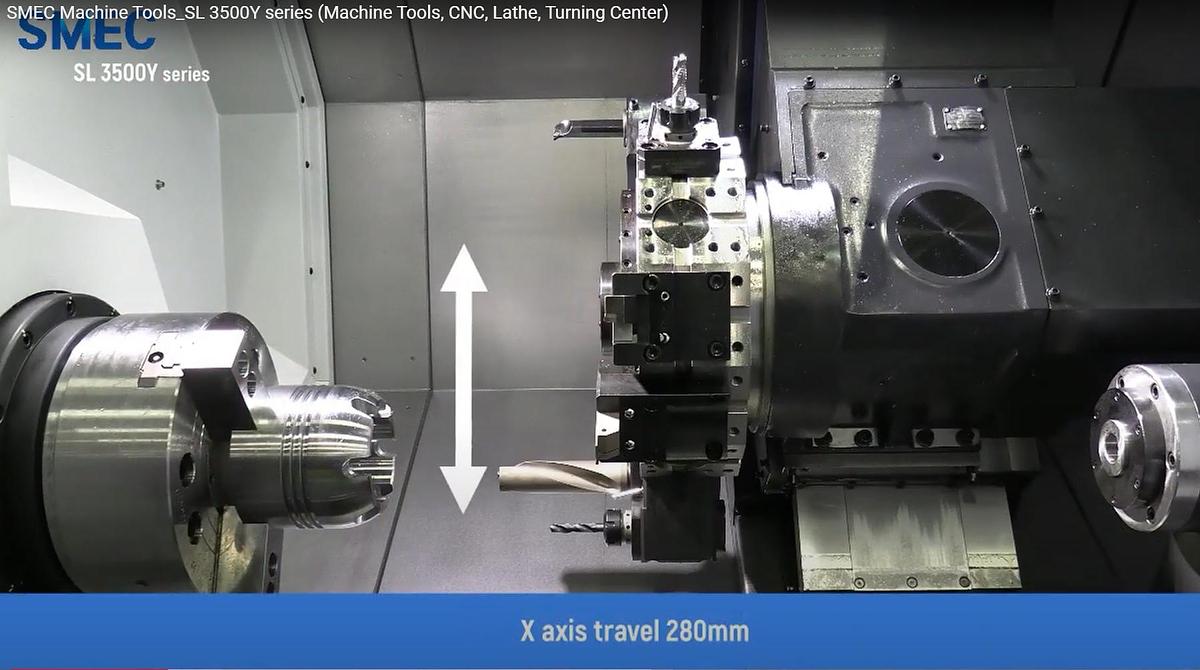

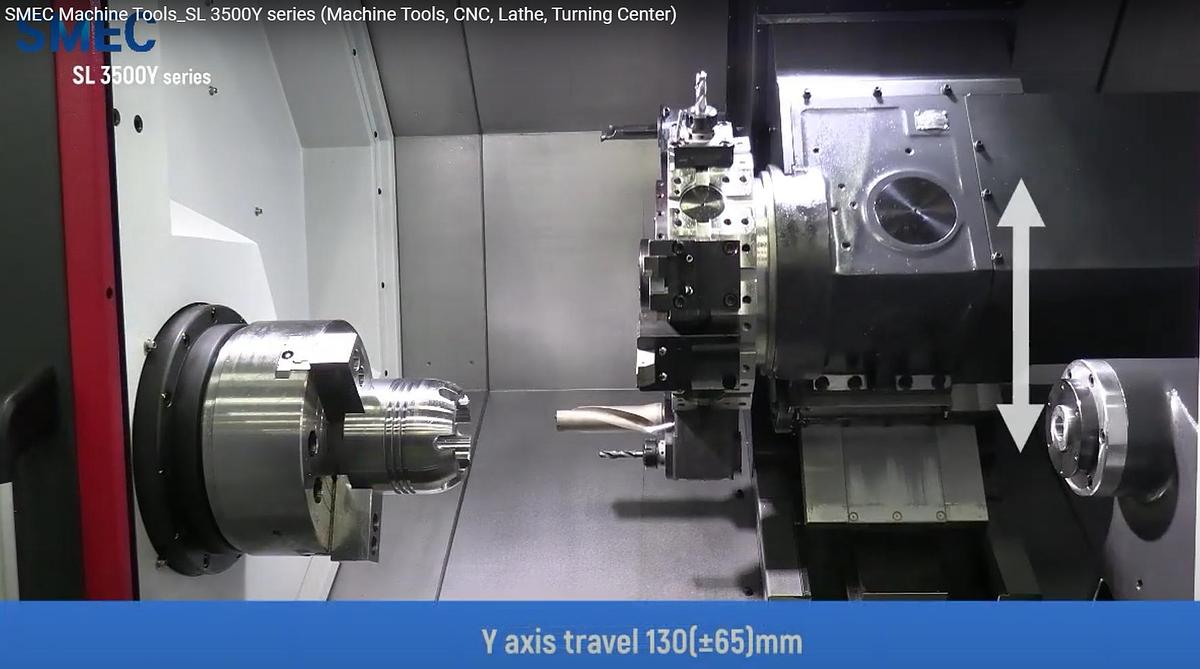

CAPACITY Swing over the bed����������������������������������33.46" Swing over the cross slide��������������������������33.46" Maximum turning diameter���������������������� 16.93" Maximum turning length��������������������������.30.71" MAIN SPINDLE Chuck size .������������������������������������������.12" Spindle nose .����������������������������������������A2-11 Main spindle motor (Duty / Cont) .��..������������.35 / 25 hp Spindle speed .��������������������������������������2,500 rpm Bore diameter .��������������������������������������4.53" Draw tube ID ����������������������������������������4.06" Spindle torque (Max) ������������������������������.1,518.9 ft-lbs Spindle drive method .....��������������������������.2 Speed gear C axis minimum programmable angle������������0.001 deg C axis position accuracy ����������������������������0.0167 deg C-axis repeatability ��������������������..�������������0.0056 deg BED, SLIDE & CARRIAGE X axis travel ����������������������������������������..11.02" Y axis travel ������������������������������������������5.12" (� 2.56") Z axis travel ������������������������������������������32.68" Rapid traverse (X / Y / Z) ��������������������������..1,181 ipm / 394 ipm / 1,181 ipm Guide ways (X / Y / Z) ������������������������������.Box Way Bed structure ..��������������������������������������30� Slant bed Ballscrew diameter (X / Y / Z) ��.������������������..1.57" / 1.57" / 1.97" Axis feed thrust, Continuous (X / Y / Z) ..��������.2,542 lbs. / 2,548 lbs. / 3,300 lbs. Repeatability (X / Y-Z) .............������������������..�0.00008" / �0.00012" TURRET Number of tool stations ��������������������������..12 (24) Tools (BMT65) Turret indexing speed (1 station) ����������������..0.15 Seconds Curvic coupling ��..��������������������������������..3 Piece hydraulic clamp / Servo index Coupling diameter / Clamp force ����������������.9.84" / 15,803 lbs. Tool size (turning and facing) ��������������������..1" - Wedge clamp Tool size (boring bar maximum diameter)..������.2" Rotating tool rpm ����������������������������������4,000 rpm Rotating tool spindle motor ����������������������.10 hp Rotating tool spindle torque ����������������������44.0 ft-lbs. Turret index repeatability �������������������������0.00020" TAILSTOCK Tailstock center (taper) ��������������������������..MT #4 (Built In) Quill diameter ��������������������������������������4.33" Quill travel (by hydraulic) ������������������������..3.94" Maximum thrust of quill ...������������������������.2,433 lbs. COOLANT SYSTEM Coolant pump motor ������������������������������.1.2 hp (65 psi) Coolant tank capacity .����������������������������.62 gal System type ����������������������������������������.Removable / Independent HYDRAULIC / LUBRICATION Hydraulic tank capacity ����������������������������.6.34 gal Hydraulic oil required (or equivalent) ..����������..ISO VG32 Way lubrication tank capacity ��������������������.0.79 gal Way lubrication oil required (or equivalent)������ISO VG68 MACHINE SIZE Floor Space Requirements ������������������������.(L x W)192" x 85" Machine Weight ������������������������������������15,430 lbs. Power Consumption ������������������������������..50 kVA Voltage ����������������������������������������������..220V�10%, 60 Hz, 3 phase CNC CNC Model ������������������������������������������.Fanuc 0iTF PLUS Display Unit ����������������������������������������..15" TFT LCD Color Monitor SHIPPING DIMENSIONS (L x W x H, Weight) Crate #1 (Machine) ��������.������������������������.174" x 91" x 100" ( 18,976 lbs.) Equipped With:Tool presetting system (tool presetter) Tool set-up / Tool wear compensation Oil skimmer Air blow for main spindle Machine work light Chip and coolant splash guarding (full coverage) Programmable tailstock (programmable tow-along tail body and programmable quill) 12 Inch diameter hydraulic thru-hole chuck package: 12 (24) Station turret (24 Position tool holders are options) + (Capable & ready for 1,000psi through-turret coolant). Lubrication system Rigid tapping on main spindle Chuck foot switch Front door interlock Hydraulic pressure interlock from main hydraulic line Foundation kit (plates only) One (1) set of adjusting tools Machine Manuals: one (1) each (Electric Diagram, Maintenance, Parts List, Operation / Maintenance) Fanuc Manuals: one (1) each (Manual Guide i, Operations, Parameter, Maintenance, Operators volumes 1 and 2) in USB SMEC PACKAGE: -Tool Presetter -Oil Skimmer -Programmable Tailstock (Body & Quill) -Built-in Tailstock Bearings MT #4 -Barfeeder Interface -Air Blow for Main Spindle -Manual Guide i -Z-Axis HP Upgrade with 3,300 lbs. Continuous Thrust -Chip Conveyor - Side Discharge -145 PSI Coolant Pump -1 Set of Hard Jaws -3 Sets of Soft Jaws -3 Color Tower
